Technische Details :
|
Aktuelles Setup (4.8.2006)

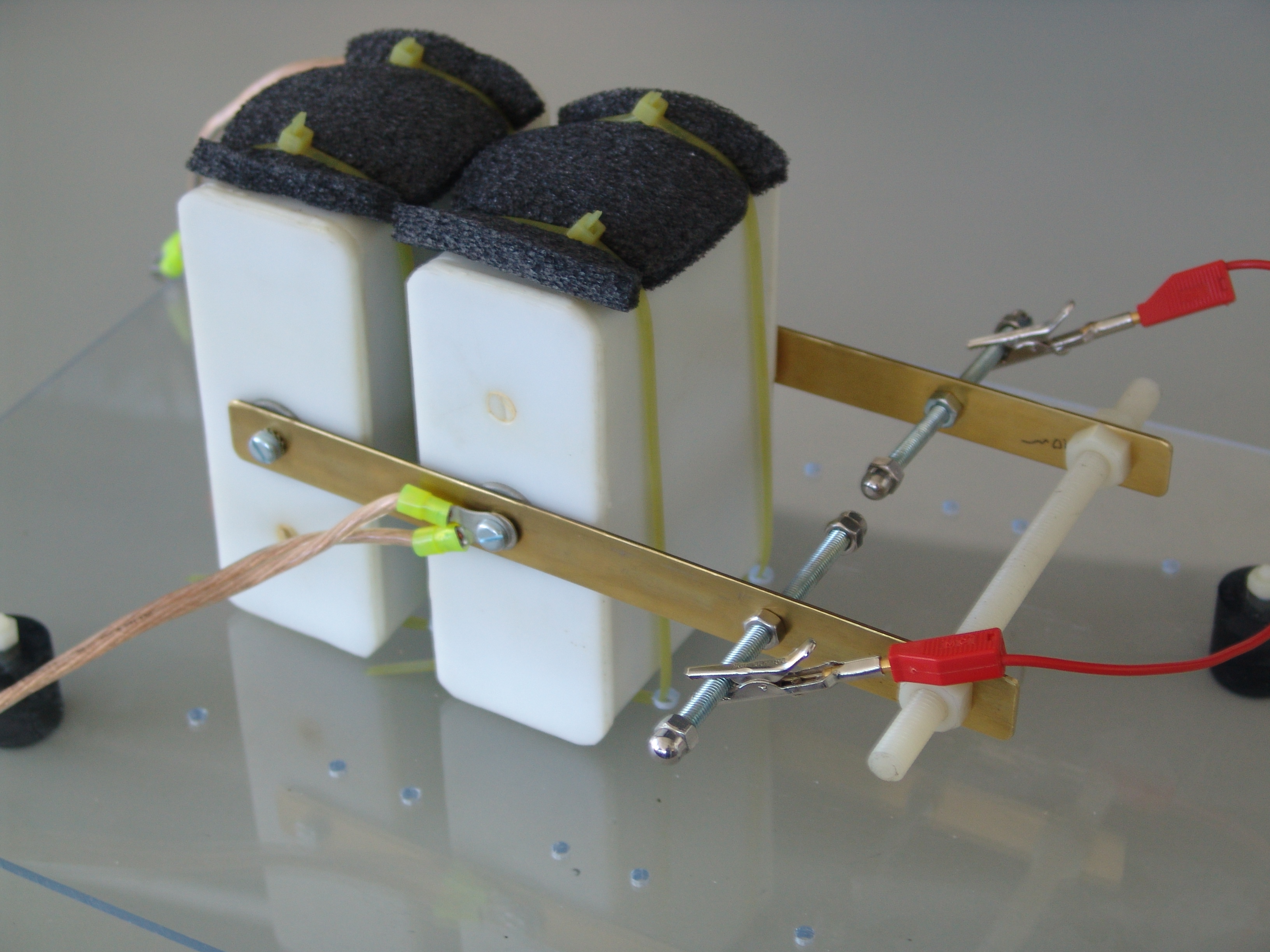

- Kondensator : 2x Maxwell Pulse Capacitors 0.03uF/35kV

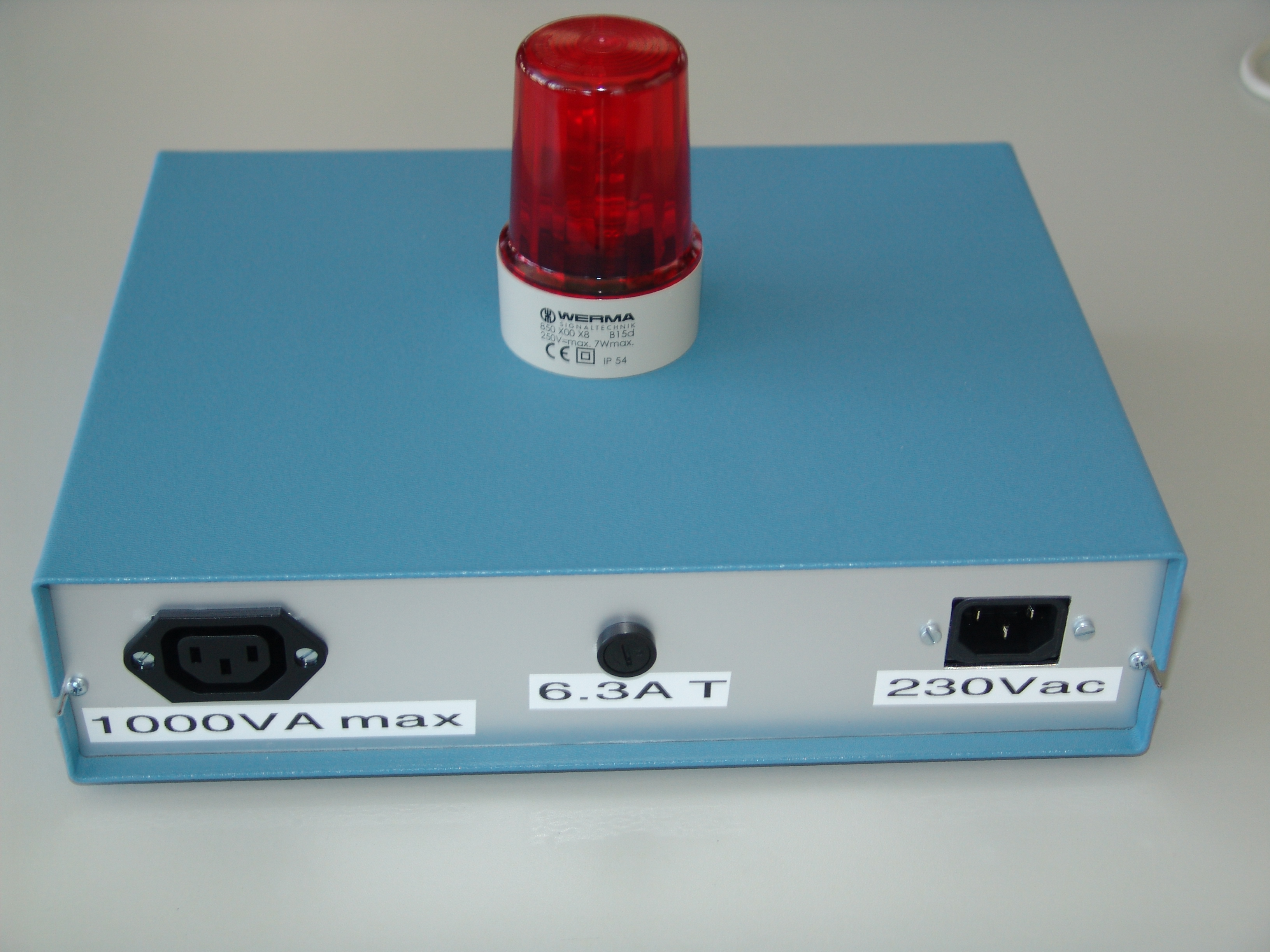

- Steuerpult mit Warnleuchte
Energieversorgung :
- zwei Neonschriften Transformatoren (NST)
- je 6000 Volt RMS
- je 50 mA
- 6000 Volt x 100mA = 600 Watt
der erste Cap : ein Plattenkondenstor
- 50 Schichten PE-Folie (0.8 mm) und Alufolie (Backofenfolie)
- PE-Folie aus Coop Bau und Hobby
- Backofenfolie aus Eisenwarenhandel
- Spannugnsfestikeit : ca. 30kV
- inkl. Safety-Gapy
geplante Sekundärspule :
- Spulenträger
- Durchmesser : 12.5 cm
- Material : PVC
- Abflussrohr 12.5 cm Coop Bau und Hobby
- Spule
- Kupferlackdraht Wärmeklasse H
- Dratdurchmesser : 0.355 mm
- Bezug : Langer , Hedinger , Isola
- Windungen : 1530
- Höhe der Wicklung : 62 cm
- Dratlänge : ca. 600 m
- Toroid
- Durchmesser ges. : 39 cm
- Durchmesser Rohr : 10 cm
- Lüftungsrohr flexible 10 cm Coop Bau und Hobby
- elektrische Daten :
- Induktivität : 66 mH -> gemessen : 53mH *
- Eigenkapazität der Spule : 8.8 pF -> gemessen : 9.6pF *
- Kapazität Toroid : 15.6 pF
- Gesammtkapazität : 24.4 pF
- Resonanzfrequenz : ca. 125 kHz -> gemessen : 148kHz *
* Messung per 6.6.2003
Berechnungstabelle / calculationsheet
|
|
